Descripción de los productos

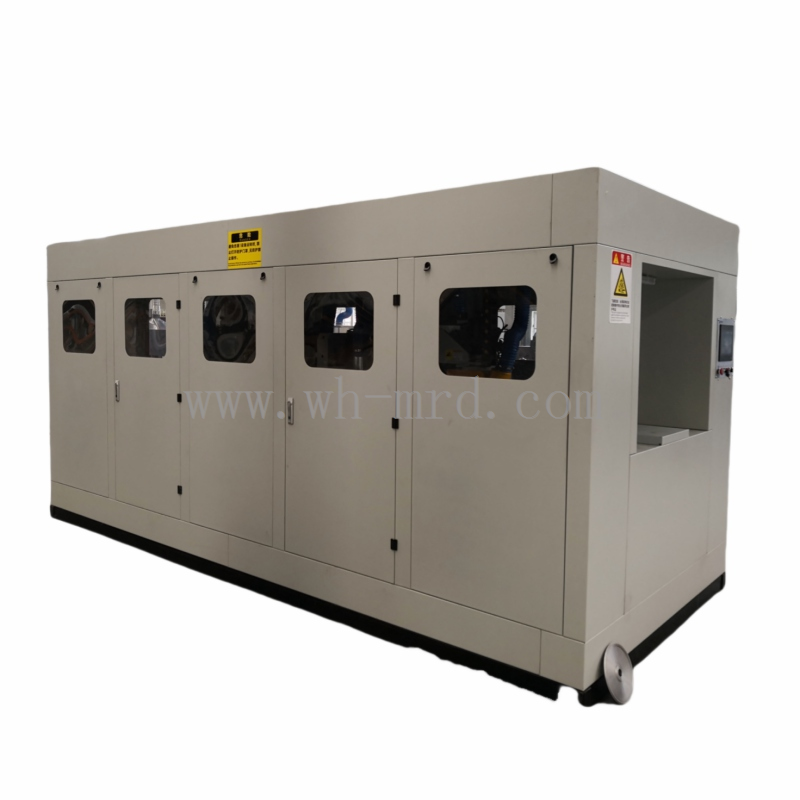

ElMáquina de molienda de frenos de disco CNCestá diseñado para moler las pastillas de freno de automóvil . Este equipo presenta seis estaciones de trabajo principales: ranura (ranura), molienda gruesa, molienda fina, biseladura y un dispositivo de facturación . Las estaciones de trabajo son las siguientes:
Dispositivo guía:Alimenta las pastillas de freno en la máquina
Estación de ranura:Crea ranuras simples/dobles rectos o en ángulo
Estación de molienda gruesa:Realiza un molido rugoso en la superficie de la pastilla de freno
Estación de molienda fina:Muele la superficie de acuerdo con las especificaciones de dibujo
Estaciones de chaflán de doble cara:Aplicar cementos a ambos lados de la pastilla de freno
Dispositivo de rotación:Voltea las pastillas de freno para el siguiente proceso
Parámetros de productos
| Máquina de molienda de frenos de disco CNC | |
|
Dimensión |
4600L*2000W*2200H (mm) |
|
Tamaño de la pastilla de freno |
Fricción de longitud parcial 50-240 mm, espesor<50 mm |
|
Capacidad |
500-2, 000 PCS/HR |
|
Potencia total |
46 kW |
|
Peso del equipo |
6.5T |
|
Molienda gruesa |
Potencia del motor de cabeza de molienda 7.5 kW |
|
Trazo hacia arriba y hacia abajo: 60 mm, servomotor 0.75 kW |
|
|
Rueda de molienda: 300*50*45 mm (sinterizada) |
|
|
Molilla máxima: 0.8 mm |
|
|
Precisión de molienda: planitud w0.2 mm |
|
|
Molienda fina |
Potencia del motor de cabeza de molienda: 7.5 kW |
|
Trazo hacia arriba y hacia abajo: 60 mm, servomotor 0.75 kW |
|
|
Rueda de molienda: 300*50*25 mm (sinterizada) |
|
|
Molilla máxima: 0.8 mm |
|
|
Precisión de molienda: planitud w0.1 mm |
|
|
Ranura |
Función: hacer ranuras rectas/anguladas, hacer ranuras 1/2/3 |
|
Ángulo de ranura: ± 60 grados |
|
|
Precisión de ranura: ± 0.5 mm |
|
|
Rueda de ranura: 250*30*2.2 mm |
|
|
Energía del motor: 4 kW |
|
|
Trazo hacia arriba y hacia abajo: 60 mm, servomotor 0.75 kW |
|
|
Profundidad de ranura y ajuste de ángulo: control PLC |
|
|
Chaflán |
Función: hacer chaflán normal/en forma de J/forma de V |
|
Potencia del motor: 3kw* 2 |
|
|
Rueda de molienda de chaflán: 220*30*20, 2 pcs |
|
|
Ajuste hacia arriba y hacia abajo: 50 mm . Servo Motor 0.75 kW |
|
|
Ajuste izquierdo y derecho: 60 mm . Servo Motor 0.75 kW |
|
|
Hebra |
Potencia del motor: 0.55 kW |
|
Pincel: diámetro 250 mm |
|
|
Recolección de polvo |
Flujo de aire 10800m3/h, presión de aire 0.4 ~ 0.6 MPa |
Características
1. Almacenamiento y automatización del modelo
La máquina de molienda de freno de disco CNC puede almacenar más de 1,500 modelos de pastillas de freno en su sistema informático . Para un nuevo modelo de pastilla de freno, el operador solo necesita ingresar todos los parámetros relevantes a través de la pantalla táctil durante la configuración inicial y guardarlos . en el futuro, seleccionando ese modelo desde el sistema cargará automáticamente los parámetros presionados, permitiendo que la máquina funcione tradicional a la máquina de acuerdo a operar a la máquina {4 { Máquinas de molienda que requieren un ajuste manual a través de una rueda a mano, este sistema mejora significativamente la eficiencia de producción .
2. cuerpo de máquina robusto
El marco de la máquina de molienda de freno de disco CNC se procesa y se forma integralmente, con un peso total de alrededor de 6 toneladas . Esta construcción robusta asegura una excelente estabilidad estructural, lo que a su vez mejora la precisión de la molienda .
3. interfaz de control de pantalla táctil
Todos los parámetros se administran a través de una interfaz de pantalla táctil fácil de usar . El sistema operativo se divide en tres secciones principales para facilitar el uso:
3.1 Pantalla principal:Se utiliza para iniciar y detener la máquina, y monitorear su estado operativo y cualquier alarma .
3.2 Pantalla de mantenimiento:Permite el control manual de cada mecanismo del servomotor y el inicio/parada de los motores de molienda, chaflán y de ranura . También monitorea el torque, la velocidad y la posición de los servomotores .
3.3 Pantalla de parámetros:Se utiliza para ingresar parámetros básicos para cada estación de trabajo, incluida la configuración de aceleración y desaceleración para los mecanismos servo .
4. adaptabilidad a modelos complejos
Algunos modelos de pastillas de freno cuentan con ranuras en ángulo, cajas en forma de V o características irregulares de Chamfers, que son difíciles de procesar en máquinas de molienda convencionales y pueden requerir 2–3 pasos de procesamiento separados, lo que resulta en una baja eficiencia . gracias a su sistema de servicio Servo Motor, el disco CNC puede manejar diversos diseños y cajas en un solo paso {{6 Sistema, el disco CNC es el disco CNC. Producción de pastillas de freno OEM y posventa .
